■パワードーム照明OPHDシリーズ
光沢や凹凸面でも濃淡が少なく、色の識別に最適
- パワーLEDの採用による高出力の拡散光照射を実現
- ドーム状の拡散反射面から均一な照射が可能
- R形状や段差のあるワークでも影のない画像を撮像可能
用途例
・光沢表面や凹凸面を均一撮像
・外観検査、色判別
仕様・標準価格
| 型 式 | 発光色 | 消費電力［W］ | 質量［g］ | 標準価格 （税別） |
|---|---|---|---|---|
| OPHD-50□ | 赤、白、青 | 6.0 | 110 | ￥64,000 |
| OPHD-70□ | 9.0 | 130 | ￥65,000 | |
| OPHD-110□ | 13.0 | 240 | ￥80,000 | |
| OPHD-140□ | 17.0 | 320 | ￥104,000 | |
| OPHD-210□ | 26.0 | 620 | ￥218,000 |
●□=R:赤（635nm）、W:白（6,500K）、B:青（465nm） ●スペクトル分布図は下記をご参照ください。
●入力電圧:DC12V
製品詳細はコチラ
■拡散ドーム照明OPIDシリーズ

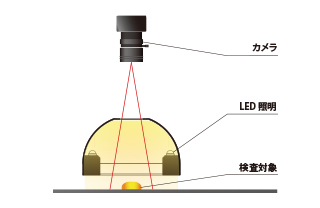

内面反射型のドーム照明
- ドーム内面からの拡散光がワークにあたるので
LEDの映り込みなく撮像可能 - ワークの至近距離から全方向の均一な照射が可能
- 同軸照明が一体のOPID-Cは覗き穴の映り込みを
防止でき、同軸とドームの切替えが可能
用途例
・表面に光沢のあるワークの外観検査、文字検査
・表面形状がR形状や湾曲したワーク
製品詳細はコチラ
※横スクロールで確認できます
■メーカー
オプテックス・エフエー
